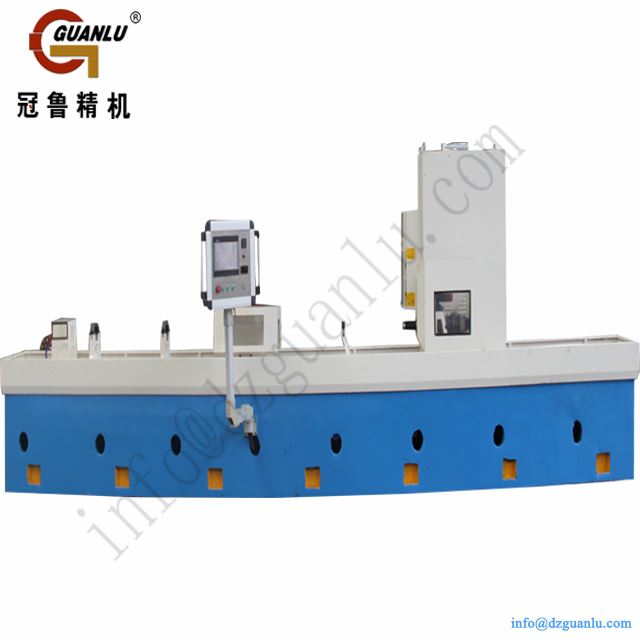

אופקי צילינדר מכונת השמה

פריט

מפרט

שם המכונה

אופקי חור עמוק מכונת השחזה

דגם מכונה

2M2135 × 10000 מ"מ

חור עמוק שקע טווח קוטר המכונה

Φ40-Φ350 מ"מ

חור עמוק

מקסימלי 10000mm

גובה מרכז: גוף המוביל מדריך משטח הבר השחזה

350 מ"מ

Clamping משרות קוטר טווח

Φ60-Φ400 מ"מ

הכנת תיבת ציר מהירות טווח

25-250r / stepless דקות

הכנת תיבת ציר מהירות הגומלין

1-20m / min stepless

כוח המנוע תיבת כוח

7.5KW (מנוע servo)

משאבת נוזל קירור

100L / min (מתכווננת)

נפח תיבת קירור

950L

הכנת ראש הרחבת מערכת משאבת שמן מנוע כוח (שליטה סרוו)

0.75 קילו

משאבת קירור כוח המנוע

0.25 קילו

כוח מנוע הדדי

5.5Kw

בסיס המכונה

• ריתוך פלדה רבוע.
• טיפול מזיק-ההזדקנות.
• טיפול הפיצוץ הכדור.
• (עיבוד, שחיקה, כרסום).

מסילה מנחה

• עגלת ליניארית עגולה.
• עם מתלה ומבנה הילוכים אריה.

המוביל

המוביל הוא רכוב על עגול מדריך ליניארי הרכבת. כונן שיוף תיבת נע.

מצב לחיצות לחיצות

שרשראות להידוק / נעילה.

מיקום Workpiece

• שאר V ו- U גלגל (תלוי בגודל העבודה).
• מרכב את לחומר על ידי התאמת בורג.

עמל לחיתוך שמן infeeding

הבר הנשיאה (בתוך שמן השחזה) משלוח וחוץ החוצה שמן דרך צינור הנפט.

כובד ראש

• מותקן על הבר השחזה, ואת הבר השחזה מונע לסובב ולעשות infeeding צירית על ידי תיבת השחזה.

הנהיגה הראשית

מונע אף השחזה תיבת ציר ציר, ולעשות תנועה צירית.

כיבוד הראש הרחבה

ידי מנוע סרוו (0.75Kw)

תיבת נחת

רכוב על המוביל.

מושך תיבת המנוע

7.5KW (מנוע סרוו)

הכנת תיבת ציר מהירות טווח

25-250r / stepless דקות

שטח - רצפה

22.5m × 2.5m × 1.6m

משקל המכונה

כ 13 טון

טעינה לתוך מכולה

2 × 40GP
